Пьезоэлектрические преобразователи

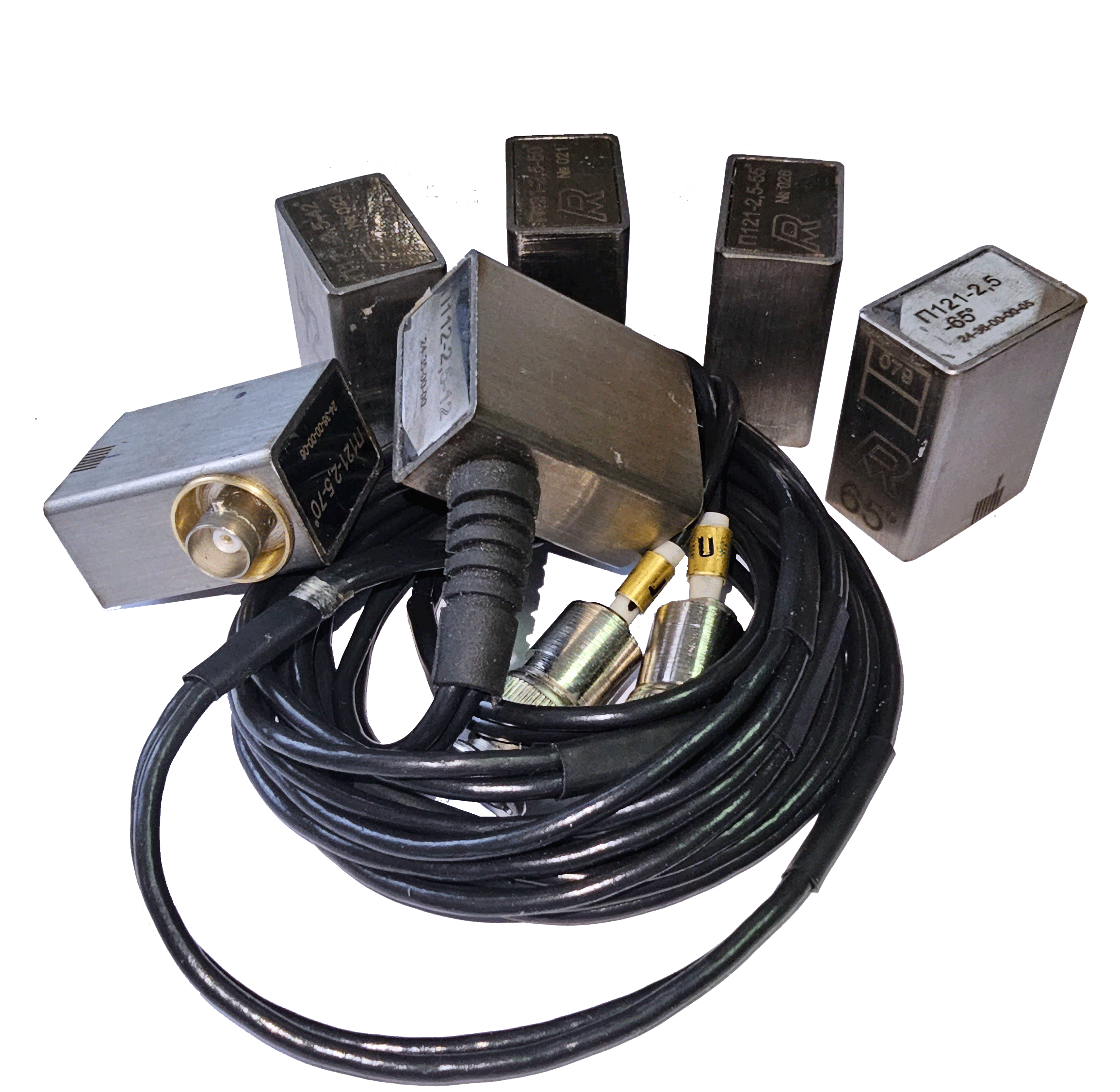

Пьезоэлектрические преобразователи типа П112 и П121 являются серийным продуктом фирмы НПП «РДМ» и предназначены для работы совместно с ультразвуковыми дефектоскопами серии РДМ, при этом совместимы с дефектоскопами, используемыми на железнодорожном транспорте.
ПЭП применяется для ручного контроля с целью выявления дефектов в рельсах, сварных швах различных конструкций. Контроль качества изделий может производиться в эхо-импульсном, зеркально-теневом, теневом и других режимах.

ПЭП отличаются следующими эксплуатационными характеристиками:
- высокая чувствительность
- малая «мертвая» зона
- ограниченный уровень шума.

Преобразователи изготавливаются по заливной технологии с применением рецептурных таблиц, рассчитанных для каждого угла ввода, при этом достигается повторяемость углов ввода для однотипных датчиков. Технология изготовления ПЭП предусматривает искусственное старение заливочной массы, что обеспечивает их работоспособность во всем температурном диапазоне от минус 40 °С до + 50 °С.
Корпус ПЭП выполнен из стали, что значительно повышает износоустойчивость преобразователей при работе с изделиями большой степени шероховатости. На боковых поверхностях расположены надписи с обозначением типа, заводского номера и даты выпуска.

Ручные преобразователи типа РС по заказу потребителей могут быть изготовлены с применением резонаторов типа РП-РС-1, РП-РС-2, РП-РС-3 либо РП-РС-5.

В преобразователях типа РС в зависимости от типа прибора применяются разъемы типа СР50-74, РШ2Н, HR-10, Lemo, BNC, длина кабеля – 2 метра.
В остальных преобразователях установлены разъемы типа СР50-73.

N Условное
обозначение
ПЭП
Угол
ввода, градус
Стрела не
более, мм
Размеры
рабочей
поверхности, мм
Габаритные
размеры
не более, мм
Применяемость
1 П112-2,5-РДМ1 0 - Ø20 25x30x50 РДМ-1
2 П112-2,5-РДМ2 0 - Ø20 25x30x50 РДМ-1М1, РДМ-2, РДМ-22
3 П112-2.5-12-РДМ-Р 0 - 23×30 23x16x40 РДМ-23, РДМ-12
П112-2.5-12-34-РДМ 0 - Ø12 Ø20×40 РДМ-34
4 П112-2,5-РДМ3 0 - Ø20 25x30x50 РДМ-3
5 П112-5.0-20/2-РДМ-А 0 - 15×25 15×25×25 Автоскан
6 П112-2,5-18-33 0 - Ø20 РДМ-33
7 П112-5,0-12-33 0 - Ø12 Ø20×40 РДМ-33, РДМ-34
8 П112-5,0-4×6/2-А-РДМ 0 - Ø6 Ø16×45 РДМ-34, УТС-01-РДМ
9 П112-5.0-6/2-А-РДМ 0 - Ø6 Ø10×25 РДМ-34, УТС-01-РДМ
11 П112-5.0-12/2-А-РДМ 0 - Ø12 Ø16×30 РДМ-34, УТС-01-РДМ
12 П112-5,0-4×4-РДМ 0 - 4×8 6×10×25 РДМ-33, ВФ-ЦИВОМ
13 П111-1.25-К20-СК-РДМ 0 - Ø20 Ø24×28 СК-РДМ
14 П111-2,5-К12-РДМ 0 - Ø12 Ø16×35 РДМ-33, ВФ-ЦИВОМ, РДМ-34
15 П111-2,5-К12Ф-РДМ 0 - 1.5×10 Ø16×45 РДМ-33, ВФ-ЦИВОМ,
16 П111-5,0-К6-РДМ 0 - Ø6 Ø9×25 РДМ-33, ВФ-ЦИВОМ, РДМ-34
17 П111-2,5-0-РДМ 0 - Ø20 25x30x50 Поиск-10Э
18 П122-2,5-70-РДМ-Р 70º-2° - 25×50 25×50×50 РДМ-23, РДМ-12
19 П122-2,5-55/70Л-РДМ 55° ±2°
70
º-2º
- 25×50 25×50×50 РДМ-23, РДМ-12
20 П122-2,5-55/70П-РДМ 55° ±2°
70
º-
- 25×50 25×50×50 РДМ-23, РДМ-12
21 П122-2,5-65/65Л-РДМ 65° ±2°65  ±2º - 25×50 25×50×50 РДМ-23, РДМ-12
22 П122-2,5-65/65П-РДМ 65° ±2°
65  ±2º
- 25×50 25×50×50 РДМ-23, РДМ-12
23 П122-0,5-РДМ - - 50×50 50×50×50 РДМ-23, РДМ-12
24 П121-2.5-40-РДМ 40º±2º 10 16×23 16×23×40 РДМ-2, РДМ-22, РДМ-1М1
25 П121-2.5-42-РДМ 42º±2º 10 16×23 16×23×40 РДМ-2, РДМ-22, РДМ-1М1
26 П121-2.5-45-РДМ 45º±2º 10 16×23 16×23×40 РДМ-2/3, РДМ-22,РДМ-1М1,РДМ-33
27 П121-2.5-50-РДМ 50º±2º 10 16×23 16×23×40 РДМ-2/3 РДМ-22, РДМ-1М1, РДМ-33
28 П121-2.5-55-РДМ 55º±2º 12 16×23 16×23×40 РДМ-2 ,РДМ-22, РДМ-1М1, РДМ-33
29 П121-2.5-55-РДМ1 55º±2º 10 Ø20 23×30×50 РДМ-1
30 П121-2.5-58-РДМ 58º±2º 12 16×23 16×23×40 РДМ-1М1
31 П121-2.5-65-РДМ 65º±2º 13 16×23 16×23×40 РДМ-2/3, РДМ-22, РДМ-1М1, РДМ-33
32 П121-2.5-70-РДМ 70º-2º 14 16×23 16×23×40 РДМ-2/3, РДМ-22, РДМ-1М1,РДМ-33
33 П121-2.5-50/65-РДМ 50º±2º 65±2º 1012 16×32 16×32×40 РДМ-3
34 П121-2.5-42-РДМ-Р 42º±2º 10 16×23 16×23×40 РДМ-23, РДМ-12
35 П121-2.5-45-РДМ-Р 45º±2º 10 16×23 16×23×40 РДМ-23, РДМ-12
36 П121-2.5-50-РДМ-Р 50º±2º 10 16×23 16×23×40 РДМ-23, РДМ-12
35 П121-2.5-55-РДМ-Р 55º±2º 10 16×23 16×23×40 РДМ-23, РДМ-12
36 П121-2.5-58-РДМ-Р 58º±2º 10 16×23 16×23×40 РДМ-23, РДМ-12
37 П121-2.5-65-РДМ-Р 65º±2º 13 16×23 16×23×40 РДМ-23, РДМ-12
38 П121-2.5-70-РДМ-Р 70º-2º 14 16×23 16×23×40 РДМ-23, РДМ-12
39 П121-0.5-90-РДМ-Р 90º - 25×50 25×50×40 РДМ-23, РДМ-12
40 П121-1,8-50-СК-РДМ 50º±2º 10 16×23 16×23×20 РДМ-34, СК-РДМ
41 П111-5.0-К6-СК-РДМ - - 16×23 16×23×20 СК-РДМ
42 П111-2.5-К12-СК-РДМ - - 16×23 16×23×20 СК-РДМ
43 П121-2.5-50-СК-РДМ 50º±2º 10 16×23 16×23×20 СК-РДМ
44 П121-2,5-65-СК-РДМ 65º±2º 12 16×23 16×23×20 СК-РДМ
45 П121-2,5-70-СК-РДМ 70º±2º 12 16×23 16×23×20 СК-РДМ
46 П121-2.5-40-РДМ-С 40º±2º 8 16×23 16×23×25 РДМ-34
47 П121-2.5-45-РДМ-С 45º±2º 8 16×23 16×23×25 РДМ-34
48 П121-2.5-50-РДМ-С 50º±2º 9 16×23 16×23×25 РДМ-34
49 П121-2.5-65-РДМ-С 65º±2º 10 16×23 16×23×25 РДМ-34
50 П121-2.5-70-РДМ-С 70º±2º 11 16×23 16×23×25 РДМ-34
51 П121-5,0-40-РДМ-С 40º±2º 7 16×23 16×23×25 РДМ-34
52 П121-5,0-50-РДМ-С 50º±2º 8 16×23 16×23×25 РДМ-34
53 П121-5.0-65-РДМ-С 65º±2º 9 16×23 16×23×25 РДМ-34
54 П121-5.0-70-РДМ-С 70º±2º 9 16×23 16×23×25 РДМ-34
55 П121-5.0-40-РДМ-ММ 40º±2º 5 7×9 7×9×20 РДМ-33, ВФ-ЦИВОМ
56 П121-5.0-45-РДМ-ММ 45º±2º 5 7×9 7×9×20 РДМ-33, ВФ-ЦИВОМ
57 П121-5.0-50-РДМ-ММ 50º±2º 6 7×9 7×9×20 РДМ-33, ВФ-ЦИВОМ
58 П121-5.0-55-РДМ-ММ 55º±2º 6 7×9 7×9×20 РДМ-33, ВФ-ЦИВОМ
56 П121-5.0-60-РДМ-ММ 60º±2º 6 7×9 7×9×20 РДМ-33, ВФ-ЦИВОМ
57 П121-5.0-65-РДМ-ММ 65º±2º 7 7×9 7×9×20 РДМ-33, ВФ-ЦИВОМ
58 П121-5.0-70-РДМ-ММ 70º±2º 7 7×9 7×9×20 РДМ-33, ВФ-ЦИВОМ
59 П111-0,1-РДМ - - Ø20 Ø25×40 РДМ-19
60 П121-5.0-TOFD-РДМ - - 15×25 15×25×25 По спец. заказу
61 П121-2.5-ГВ-РДМ - - 16×23 16×23×20 РДМ-41
62 П121-5.0-ГВ-РДМ - - 16×23 16×23×20 РДМ-41
63 П121-2.5-ГВ-РДМ - - Ø20 Ø20×30 РДМ-41
64 П121-5,0-ГВ-РДМ - - Ø20 Ø20×30 РДМ-41
65 П121-0.5-90-Ø1220-РДМ-А - - 25×50 25×50×30 По спец. заказу
66 П121-0.5-90-Ø1420-РДМ-А - - 25×50 25×50×30 По спец. заказу
67 П121-2,5-58-РДМ-А 58±1,5 10 15×25 15×25×25 По спец. заказу
68 П121-2,5-63-РДМ-А 63±1,5 10 15×25 15×25×25 По спец. заказу
69 П121-2,5-68-РДМ-А 68±1,5 10 15×25 15×25×25 По спец. заказу
70 П122-0.1-РДМ - - (25×80)×2 36×200×62 РДМ-22, РДМ-23, РДМ-12
